3D 스캐너

전문가 및 산업용 3D 스캐너 라인업을 소개합니다.

Compact S1/S1 Wide

Specification
Polyga Compact S1은 광학식 3D스캐너 라인업 중 고정된 화각의 카메라가 장착된 콤팩트 시리즈로 플러그앤 플레이 방식의 정밀형 3D스캐너입니다.
- 유형 : 보급형 전문 데스크탑 3D 스캐너
- 치수(cm) : 58 x 270 x 158
- 카메라 : 2백만 화소 카메라 한 쌍, 흑백 또는 컬러 옵션
- 소프트웨어 : 3D 캡처 및 후처리를 위한 Flexscan3D
- 조정 가능한 시야(mm)
  - S1 : 100 x 80~120 x 105mm / S1 Wide : 155 x 135 – 245 x 210mm
- 지점간 거리(mm) : S1 (0.085mm) / S1 Wide (0.150mm)
- 정확성 : S1 (35μm) / S1 Wide (40μm)

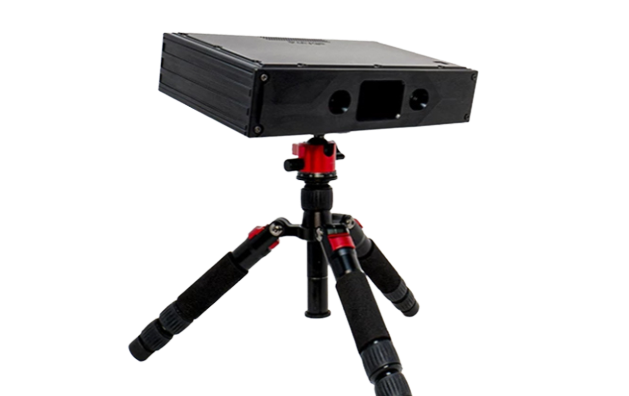

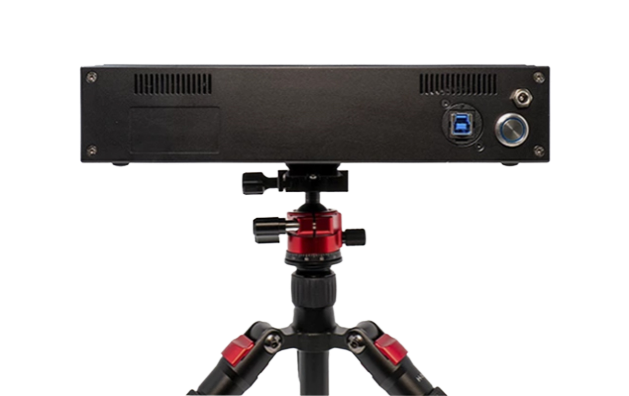

Polyga Compact S1 / S1 Wide

Polyga Compact S1은 광학식 3D스캐너 라인업 중 고정된 화각의 카메라가 장착된 콤팩트 시리즈로 플러그앤 플레이 방식의 정밀형 3D스캐너입니다. 특별한 칼리브레이션(교정) 작업 없이 바로 꽂아 사용이 가능이 가능하며, 최고 +-0.035mm의 산업용급 정확도를 보유한 데스크탑용 광학식 3D스캐너로서, 스캐닝이 가능한 화각(FOV:Field of View)의 크기에 따라 S1과 S1 와이드로 총 2가지 모델로 분류됩니다.

S1 : 5~30cm 정도의 중소형 크기의 대상체.
S1 Wide : 10~60cm 사이즈의 대상체.
스캔방식 : 구조화광 패턴 방식(Structured-light).
200만 화소 머신비전 카메라 장착 (2x3Mpx 컬러).

Polyga Compact S1 / S1 Wide 특장점

합리적 가격

광학식 3D스캐너중 가격이 저렴하면서도 높은 정밀도로 많은 고객들이 활용하는 3D스캐너 입니다.

높은 정밀도

NIST 보정 인공물을 사용하여 VDI/VDE 2634 파트3에 따라 테스트된35 및 50 미크론의 정확도에서 두 가지 다른 FOV로 제공됩니다.

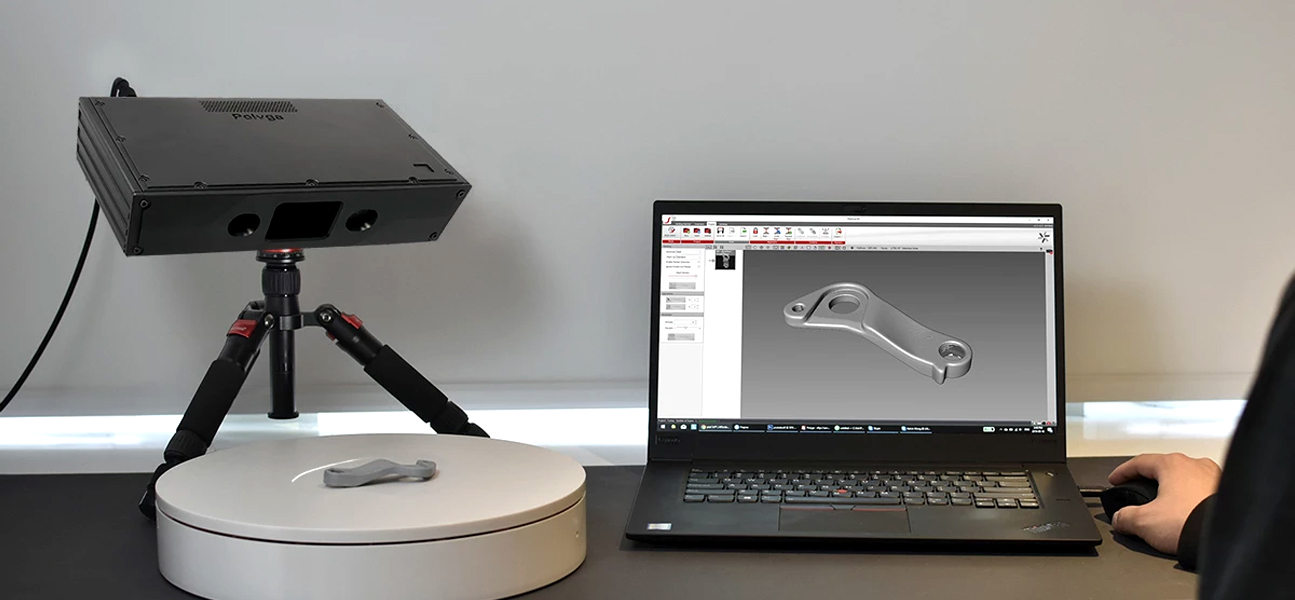

쉬운 장비 셋업

Polyga Compact 3D 스캐너를 PC에 연결하고 전용 소프트웨어인FlexScan3D 를 컴퓨터에 설치하기만 하면 바로 3D스캐닝이 가능합니다.

다양한 활용

3D 시각화, 과학 측정, 3D 프린팅에서 리버스 엔지니어링등 다양한 산업 및 응용 분야에 활용할 수 있습니다.

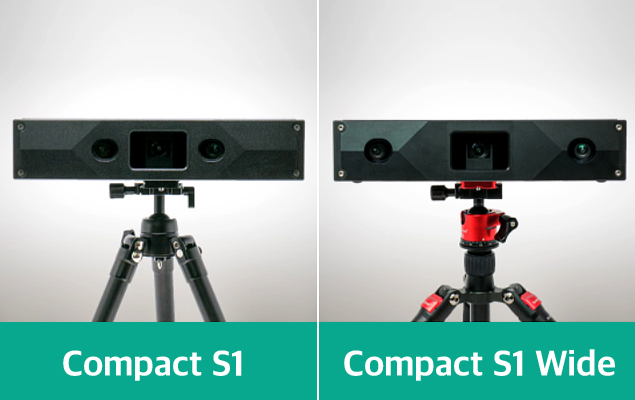

S1 VS S1 Wide

[Compact S1]
95 x 75 – 115 x 100mm(100mm)의 시야각을 가진 Compact S1는 크기가 5~30cm인 물체를 스캔하는 데 적합합니다. 최대 35미크론의 정확도와 0.07mm의 지점 간 거리를 가지고 있어 스캔 데이터를 높은 정확도와 해상도로 캡처할 수 있습니다. 치과용 금형, 중소형 기계 부품, 인형 등을 스캔하는데 적합 합니다.

[Compact S1 Wide]
155 x 125 – 255 x 205mm(200mm)의 시야각으로 Compact S1보다 25% 더 큽니다. 더 넓은 시야로 최대 50미크론의 정확도와 0.125mm의 점간 거리를 갖습니다. 중대형 기계부품, 동상, 신발 등을 스캔할 수 있습니다.

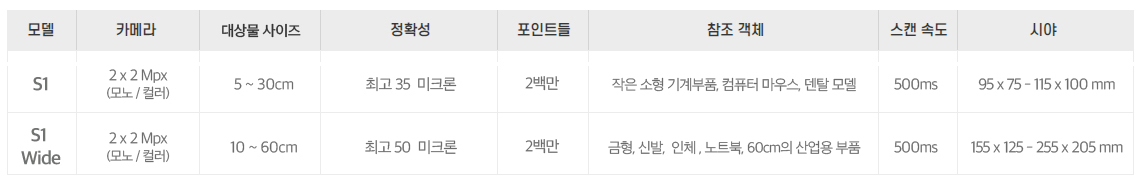

제품사양 SPEC

카탈로그 바로보기

Compact S1／S1 Wide 카탈로그.pdf
